GURU OTOMOTIF INDONESIA: Memelihara sistem rem dan komponennya (Bagian 2)

BAB II

1). Mengganti pad rem piringan

REM PIRINGAN

Walaupun terdapat banyak jenis rem piringan, prinsip kerjanya adalah bahwa sepasang pad yang tidak berputar menjepit rotor piringan yang berputar menggunakan tekanan hidraulis, menyebabkan terjadinya gesekan yang dapat memperlambat atau menghentikan kendaraan.

Rem piringan efektif karena rotor piringannya terbuka terhadap aliran udara yang dingin dan karena rotor piringan tersebut dapat membuang air segera. Karena itulah gaya pengereman yang baik dapat terjamin walau pada kecepatan tinggi. Sebaliknya berhubung tidak adanya self energieing effect, maka dibutuhkan gaya pedal yang lebih besar dibandingkan dengan rem teromol. Karena alasan inilah maka booster rem biasanya digunakan untuk membantu gaya pedal.

Karena pad akan aus, perlu diperiksa secara berkala. Kalau keausannya melebihi limit atau mendekati limit, pad harus ganti.

Gambar 10. Rem Piringan

MENGGANTI PAD REM PIRINGAN

Prosedur penggantian pad rem berbeda-beda menurut jenis rem piringan. Misalnya cara mengganti pad jenis PS kaliper luncur dapat dilakukan tanpa harus membuka rakitan kaliper, tetapi untuk jenis kaliper luncur AD (Tipe Full floating), rakitan kaliper harus dibuka. Prosedur berikut ini adalah untuk jenis AD. Untuk jenis PS (Tipe Semi floating), lihat petunjuk pada pedoman reparasi.

Kapan pad rem harus diganti?

Jika : 1. Nilai gesek turun.

2. Ketebalan sudah melewati batas limit;

a. Ada angka keamanan pada pad

b. Kedalaman alur pendingin

c. Sensor keausan

Gambar 11. Pad rem

MELEPAS

1. Angkat kendaraan dan lepaskan semua roda

Kendorkan mur-mur roda sebelum mengangkat kendaraan

2. Buka kaliper

a. Bersihkan kaliper dengan udara

b. Amankan kepala sub-pen dengan kunci dan buka baut kaliper

c. Tarik kaliper dan balikkan ke atas kemudian masukkan baut yang telah lepas ke

dalam plat penahan agar kaliper tidak terjatuh.

1) Jangan melepas slang rem

2) Jangan melepas kaliper dari plat penahan

3) Jangan menginjak pedal rem pada waktu kaliper tidak terpasang

Gambar 12. Melepas baut sub-pen

3. Buka pad rem

a. Buka pad dalam

b. Buka pad luar bersama dengan simnya

Gambar 13. Membuka pad dalam

Gambar 14. Membuka pad luar dan sim

PEMERIKSAAN

1. Periksa keausan pad rem

a. Ukuran ketebalan pad rem

Jika kurang dari atau mendekati 1.0 mm gantilah pad-padnya.

b. Jika keausan pad tidak merata atau ada kerusakan, mintalah petunjuk pada

instruktur.

2. Periksa mekanisme pen luncur kaliper.

Jika ada kerusakan, kaliper perlu dioverhaul mintalah petunjuk pada instruktur anda.

3. Periksa tebal piringan

a. Bersihkan permukaan piringan dengan menggunakan kain lap.

b. Ukur tebal piringan. Jika kurang dari minimum, piringan harus diganti baru.

Mintalah petunjuk dari instruktur anda.

Gambar 15. Mengukur piringan

PEMASANGAN

1. Pasanglah pad rem

a. Bersihkan permukaan plat penahan dimana pad piringan akan dipasang.

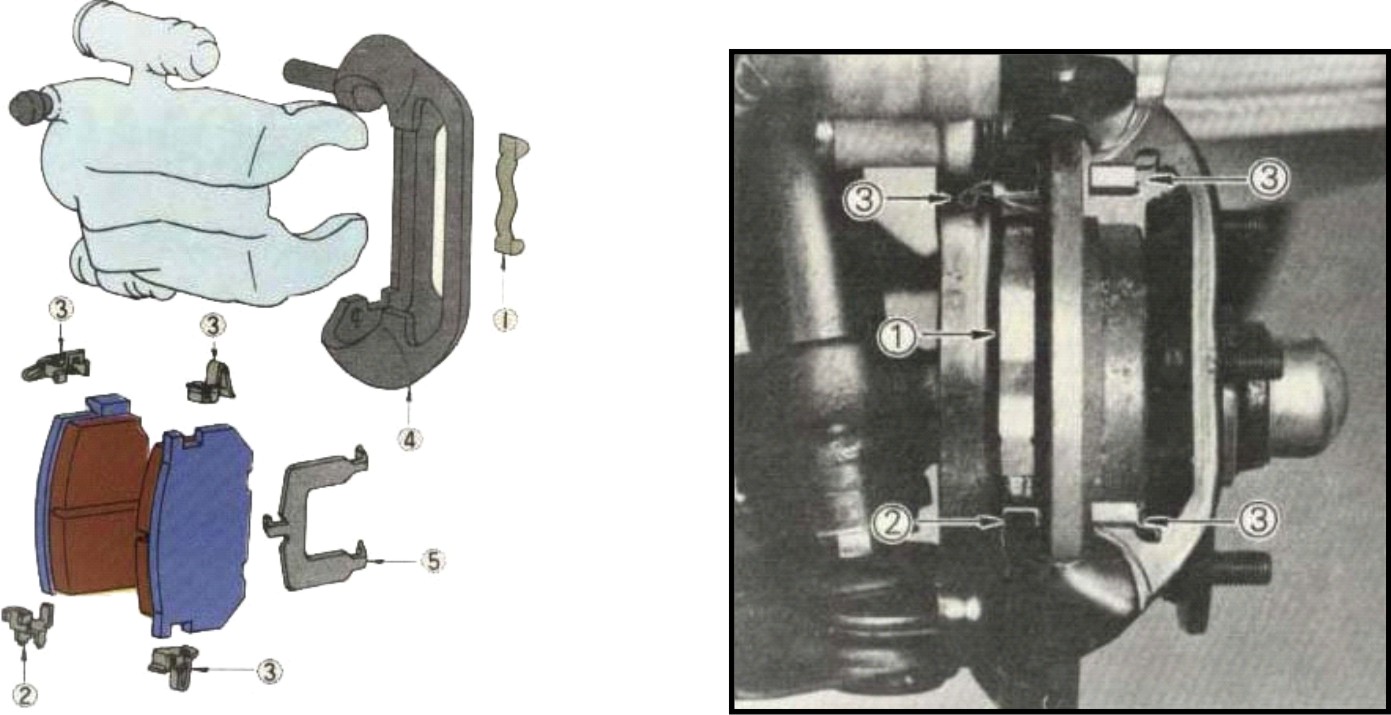

b. Pasanglah dengan betul plat penunjang (1), plat pengantar pad (2), dan plat

pegas anti berisik (3), pada plat momen (4).

Gambar 16. Pemasangan pad rem

c. Bersihkan permukaan pad rem menggunakan amplas tetapi jangan terlalu keras.

d. Sambil mendorong pegas (3) ke atas, pasang pad luar beserta simnya (5) pada

plat penahan.

e. Pasang pad dalam pada plat momen sama seperti memasang pad luar.

Gambar 17. Pemasangan pada rem

2. Pasang kembali kaliper

a. Apabila pad baru akan dipasang keluarkan sebagian minyak rem pada reservoir

karena kalau tidak, minyak rem akan meluap pada waktu piston didorong masuk

kembali dan minyak rem bertambah pada reservoir.

b. Dengan menggunakan gagang palu, tekan piston masuk.

Gantilah pad satu persatu sebab ada kemungkinan piston yang ada dibagian lain kaliper

akan keluar.

c. Masukkan kaliper secara hati-hati sehingga boots piston tidak terjepit.

Pegang kepada subpen dengan kunci kemudian kencangkan baut-baut kaliper

pada momen spesifikasi.

d. Setelah kaliper dipasang perhatikan bahwa boots pada pen utama dan sub pen

terpasang dengan sempurna tanpa terpuntir.

Gambar 18. Pemasangan kaliper

3. Stel ketinggian minyak rem di dalam reservoir master silinder.

Lihat bagian pemeriksaan dan penyetelan tinggi permukaan minyak rem pada pasal

sebelum ini.

4. Periksa pemasangan pad rem. Tekan pedal rem sekali dan lepaskan. Roda harus

berputar dengan bebas.

Walau pad sedikit menyentuh piringan pada waktu rem dilepas, hal ini tidak menyebabkan

keausan yang berarti.

5. Pasang roda dan turunkan kendaraan.

Kencangkan semua mur roda baik-baik setelah kendaraan diturunkan.

REM TROMOL

Rem tromol (drum) menggunakan sepasang sepatu yang menahan bagian dalam dari tromol yang berputar bersama-sama dengan roda, untuk menghentikan kendaraan.

Walaupun terdapat berbagai cara pengaturan sepatu rem, jenis leading dan trailing yang paling banyak dipakai pada kendaraan penumpang dan kendaraan komersial.

Rem tromol tahan lama karena adanya tempat gesekan yang lebar diantara sepatu dan tromol, tetapi penyebaran panas agak lebih sulit dibandingkan dengan rem piringan karena mekanismenya yang agak tertutup. Karena itu, rem tromol hanya dipakai pada roda-roda belakang yang tidak begitu banyak memerlukan tenaga pengereman.

Berhubung kanvas sepatu rem dan tromol aus sejalan dengan pemakaian rem, periksa secara berkala perlu dilakukan, dan penggantian perlu dilakukan apabila keausan melebihi limit atau mendekati limit.

Gambar 19. Rem tromol

2). Mengganti sepatu rem

MELEPAS

1. Angkat kendaraan dan lepaskan roda-roda.

2. Bebaskan rem tangan.

3. Stel celah sepatu rem.

Tromol rem mungkin sulit dilepaskan karena sepatu rem mencekam bagian

lengkung dari tromol bagian dalam. Karena itu kecilkan lingkaran sepatu untuk

mendapatkan celah yang lebih besar, dengan cara sebagai berikut:

a. Buka sumbat lubang service pada plat penahan.

b. Masukkan obeng melalui lubang service dan tahan tuas pawl penyetel otomatis

untuk memudahkan gerakkan alat penyetel.

c. Dengan menggunakan alat penyetel rem SST, tambahkan celah antara sepatu

rem dan tromol rem dengan jalan memutar roda gigi pawl pada penyetel

otomatis.

4. Buka tromol rem

Dengan menggunakan dua buah baut yang cocok dengan lubang service yang ada

pada tromol masukkan dua baut tersebut ke dalam ulirnya untuk menarik keluar

tromol rem.

Jangan menekan rem setelah melepas tromol rem

Gambar 20. Melepas tromol dengan memasukan baut

5. Periksa pelapis sepatu rem

a. Ukur tebal pelapis rem

Jika tebal pelapis rem kurang dari minimum atau mendekati minimum, ganti

sepatu rem pada kedua roda.

b. Ukur diameter dalam tromol rem. Jika diameter lebih besar dari spesifikasi,

tromol harus diganti.

c. Jika permukaan tromol yang bersinggungan dengan pelapis sepatu rem tergores

dalam, tromol harus diganti.

Gambar 21. Mengukur keausan tromol

6. Lepaskan pegas pembalik rem. Gunakan alat pembuka pegas pembalik sepatu rem,

gunakan SST untuk melepaskan.

7. Periksa secara visual kemungkinan terdapat kebocoran minyak rem pada silinder

roda. Jika ada kebocoran atau minyak rem merembes, silinder roda harus overhoul.

Mintalah petunjuk instruktur anda.

Gambar 22. Membuka pegas pembalik sepatu rem

8. Lepaskan sepatu rem

a. Dengan menggunakan SST yakni alat penggerak pegas penahan sepatu rem,

putar pen pegas penahan sepatu 90⁰ sementara ujung pen ditarik dengan jari.

b. Buka pegas jangkar sepatu rem

Gambar 23. Melepas sepatu rem

9. Lepaskan kabel rem tangan dari tuas sepatu rem tangan.

a. Buka pegas tuas penyetel otomatis.

b. Dengan menggunakan tang lancip, tekanlah pegas koil kabel rem tangan.

Gambar 24. Melepas kabel rem tangan

10. Buka washer C dan lepaskan tuas sepatu rem tangan dan penyetel otomatis dari

sepatu rem. Untuk membuka washer C ungkit dengan obeng.

Hati-hati jangan sampai shim dan washer C hilang

Gambar 25. Melepas washer C

11. Bersihkan plat penahan dan komponen-komponen yang lain menggunakan kain lap

yang bersih serta bersihkan debu-debu dengan tiupan udara kompressor.

Jangan membersihkan komponen-komponen rem dengan zat-zat yang melarutkan bagian-

bagian yang terbuat dari karet (tiner, bensin, dan lain-lain).

Gambar 26. Membersihkan plan penahan

PEMASANGAN

Rem teromol terdiri dari beberapa bagian yang kecil dan sebagian dari bagian ini yang kiri dan kanan tidak dapat dipertukarkan. (Misalnya, arah ulir sekrup adjuster (penyetel) otomatis berbeda-beda tergantung pada sistem penyetelannya).

Juga walaupun salah satu bagian hilang atau salah pasang, rem tidak dapat bekerja dengan sempurna. Karena itu, apabila menangani model yang lain, selalu memperhatikan buku Pedoman Reparasai yang sesuai.

Gambar 27. Rem tromol

1. Pasang tuas sepatu rem tangan dan tuas penyetel otomatis pada sepatu rem

belakang.

a. Pasang untuk sementara washer C beserta shim, lalu ukur celahnya dengan alat

pengukur ketebalan. (thickness gauge).

b. Jika ternyata celah di luar spesifikasi, pilih shim yang sesuai agar terdapat celah

yang tepat.

c. Oleskan sedikit gemuk yang tidak mudah meleleh pada pen lalu amankan washer

C dengan tang.

Pakailah washer C yang baru.

d. Periksa bahwa kedua tuas bergerak dengan bebas.

Jika gerak tuas terlalu berat, penyetel otomatis tidak akan bekerja dengan

sempurna atau rem tangan tidak bisa dibebaskan.

Gambar 28. Memeriksa gerakan tuas

2. Oleskan sedikit gemuk yang tidak meleleh karena pada plat penahan dimana sepatu

rem bersinggungan dan penyetel otomatis. Gemuk tidak boleh terlalu banyak karena

gemuk yang berlebihan dapat melekat pada sepatu rem

3. Hubungkan kabel rem tangan ke tuas sepatu rem tangan dengan menekan pegas

koil kabel dengan tang lancip

Gambar 29. Memasang kabel rem tangan

4. Hubungkan penahan sepatu (salah satu alat rakitan otomatis) dengan tuas penyetel

dan sepatu rem belakang.

Gambar 30. Memasang penahan sepatu

5. Pasang pegas tuas penyetel otomatis pada tuas penyetel dan sepatu. Hati-hati

untuk tidak menyebabkan sepatu terdorong keluar.

Gambar 31. Memasang pegas tuas penyetel otomatis

6. Pasang sepatu belakang pada plat penahan. Dengan menggunakan alat penggerak

pegas penahan sepatu SST, pasangkan sepatu rem beserta pegas penahan dan

pennya.

Gambar 32. Memasang sepatu belakang

7. Pasang pegas pembalik sepatu rem pada penunjang sepatu penyetel dan masukkan

penyetel (adjuster) ke penahan sepatu yang terpasang pada sepatu belakang.

8. Hubungkan sepatu depan dan belakang dengan pegas jangkar sepatu dan pasang

sepatu depan pada plat penahan.

9. Dengan menggunakan SST, yakni alat penggerak penahan sepatu, pasang sepatu

beserta pegas penahan sepatu, dan penahannya.

10. Kaitkan pegas pembalik sepatu depan dan belakang menggunakan SST, alat khusus

untuk membalik sepatu rem.

perhatikan bahwa sepatu rem dan rakitan penyetel otomatis terpasang dengan

sempurna.

Gambar 33. Memasang pegas pembalik

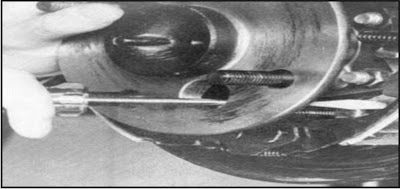

11. Periksa dari penyetel otomatis. Dengan menggunakan obeng, gerakkan tuas

sepatu rem tangan beberapa kali dan periksa bahwa penyetel menjadi panjang

secara otomatis.

Gambar 34. Memeriksa penyetel otomatis

12. Bersihkan pelapis sepatu rem menggunakan amplas, bila perlu bersihkan

permukaan bagian dalam tromol rem.

Gambar 35. Membersihkan pelapis sepatu rem

13. Pasang teromol rem

Stel celah diantara tromol dan sepatu sebagai berikut:

a. Ukur diameter bagian dalam menggunakan kaliper (jangka sorong).

b. Stel kaliper (jangka sorong) dengan ukuran 1 mm lebih kecil dari ukuran drum

yang telah diukur.

c. Ukur diameter luas sepatu rem.

Periksa bahwa sepatu tepat pada posisinya, tidak terlalu tinggi dan tidak terlalu

rendah.

d. Stel penyetel otomatis sehingga diameter luar sepatu sesuai dengan panjang

kaliper yang telah ditentukan sebelum ini.

e. Pasang tromol rem pada hub poros as.

14. Stel celah sepatu rem

Tarik dan bebaskan tuas rem tangan beberapa kali sampai tidak melebihi

spesifikasi bunyi “klik” yang telah ditentukan. Dengan demikian celah antara

tromol dan sepatu akan terstel dengan sendirinya.

15. Tekan pedal rem beberapa kali dan cek hal-hal sebagai berikut:

a. Periksa bahwa semua tromol pada kedua bagian berputar dengan bebas tanpa

suatu gesekan atau tahanan yang terlalu besar.

b. Perhatikan bahwa jarak cadangan pedal rem harus lebih dari yang telah

ditentukan.

16. Pasang roda dan kencangkan semua mur baik-baik setelah kendaraan diturunkan.

3). Melakukan penyetelan rem tangan

REM TANGAN

Kendaraan dilengkapi dengan dua jenis sistem pengereman. Yang pertama untuk pengereman kendaraan yang sedang meluncur menggunakan rem kaki hidraulis. (ini sudah dibahas sebelum ini.

Yang kedua sistem pengereman untuk menjaga kendaraan agar tetap berhenti pada waktu parkir menggunakan rem tangan mekanis. Rem tangan mengerem kedua roda belakang melalui kabel. Cara kerja rem tangan dapat dilihat pada gambar di bawah. Gerakan tuas rem tangan yang kurang sama saja tidak ada gerak bebas pada rem belakang yang akan menyebabkan sepatu rem belakang tertarik serta akan menimbulkan panas yang berlebihan pada rem belakang dan penggunaan bahan bakar menjadi lebih boros.

Sebaliknya, gerakan tuas rem tangan yang berlebihanpun tidak akan dapat memberikan kekuatan pengereman yang cukup untuk menjaga agar kendaraan tetap pada tempatnya. Karena itu, gerakan rem tangan harus pada harga spesifikasi.

Gambar 36. Rem tangan

KERJA REM TANGAN

Rem dalam keadaan bebas. Apabila tombol pembebas rem ditekan. Lidah roda (pawl) terlepas tidak mengkait dan ini memungkinkan tuas kembali. Pada teromol rem, pegas pembalik kabel mendorong sepatu rem tangan yang mengakibatkan kedua sepatu rem mengecil oleh adanya pegas pembalik sepatu.

Gambar 37. Rem tangan dalam keadaan bebas

Rem dalam keadaan kerja. Pada waktu tuas ditarik, lidah roda (pawl) mengkait gigi-gigi pasak (ratchet dudukan tuas rem tangan) dan menahan tuas pada posisinya.

Kabel rem menarik tuas sepatu depan ke tromol melalui strut (penyetel otomatis), sementara sepatu belakang juga tertarik ke tromol dengan strut berfungsi sebagai penggalang.

Gambar 38. Rem tangan dalam keadaan bekerja

PEMERIKSAAN & PENYETELAN GERAKAN TUAS REM TANGAN

Untuk memeriksa dan menyetel gerakan tuas rem tangan, celah sepatu rem belakang harus dalam keadaan tersetel dengan sempurna.

Pada rem tromol yang dilengkapi dengan penyetel (adjuster otomatis), celah sepatu rem belakang ini dapat distel dengan jalan menarik-narik tuas rem tangan beberapa kali.

1. Periksa gerakan tuas rem tangan.

Tarik tuas rem tangan dengan kekuatan tertentu sambil menghitung beberapa bunyi

“klik” terjadi.
